單片機晶振電路原理和區別
一、單片機晶振電路原理

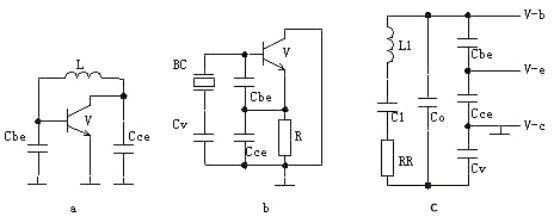

單片機一般采用三端式（考畢茲）交流等效振蕩電路；實際的晶振交流等效電路中，其中Cv是用來調節振蕩頻率，一般用變容二極管加上不同的反偏電壓來實現，這也是壓控作用的機理；把石英晶體的等效電路代替晶體后。其中Co，C1，L1，RR是晶體的等效電路。單片機工作時，是一條一條地從RoM中取指令，然后一步一步地執行。單片機訪問一次存儲器的時間，稱之為一個機器周期，這是一個時間基準。
分析整個振蕩槽路可知，利用Cv來改變頻率是有限的，決定振蕩頻率的整個槽路C=Cbe，Cce，Cv三個串聯后和Co并聯再和C1串聯。可以看出：C1越小，Co越大，Cv變化時對整個槽路的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于C1很小（1E-15量級），Co不能忽略（1E-12量級）。所以，Cv變大時，降低槽路頻率的作用越來越小，Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害；另一方面，分給振蕩的反饋電壓（Cbe上的電壓）卻越來越小。采用泛音次數越高的晶振，其等效C1就越小；因此頻率的變化范圍也就越小。
簡單地說，沒有晶振，就沒有時鐘周期，沒有時鐘周期，就無法執行程序代碼，單片機就無法工作。
二、單片機的內部晶振與外部晶振區別
單片機的外部晶振穩定，受溫度，濕度等環境因素影響比內部晶振小，精度比較高。而且當設計需要降低功耗時，比如說便攜式儀表等，就需要外部晶振，因為內部晶振不能根據需要停止，而外部晶振可以適時停止，從而進入休眠狀態，降低功耗。
而單片機的內部晶振一般不夠準確，誤差比較大。但單片機的內部晶振和外部晶振的作用都是一樣的，給系統提供時鐘。如果對頻率要求不高的話（比如不涉及串口通信和精確定時等的話），用內部晶振就足夠了，并且這樣成本還低。
