晶振HC-49S和HC-49U的區別
發表時間：2023/04/28
閱讀量：780
來源：
晶鴻興科技
49S晶振是石英無源晶振的一個封裝型號，由于造假低廉，精度高在消費類電子設備廣泛應用，主要材料是水晶（二氧化硅）利用這種材料的壓電特性，經過高壓極化以后，形成周期性的機械能和電能的轉換，產生穩定的頻率。

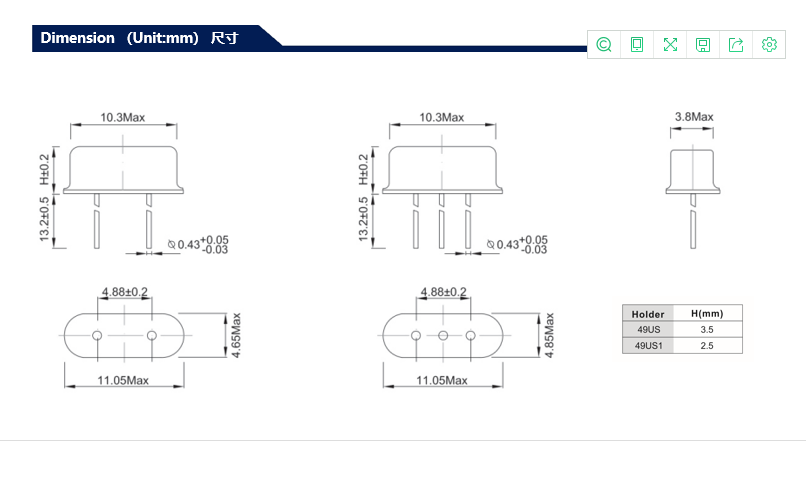

HC-49S（12mhz）屬于直插式石英晶振封裝，直插2腳，高殼體積為10.5*4.5*3.5MM矮殼體積10.5*5*.0*2.5MM屬國際通用標準，普通參數標準負載電容為20PF（12PF16PF30PF等）精度為±20PPM電阻120Ω，參數標準方面跟HC-49U49SMD無差別。
HC-49U，也是直插式2腳晶振，體積為11*4.5*13.4mm，功能應用跟HC-49S幾乎無差別，因體積較49S大，造成電路板空間的浪費且造價成本較高現在已經漸漸被HC-49S封裝所代替。
HC-49SMD,俗稱“假貼片”，這個是貼片式2腳晶振了除了引腳，其他參數跟HC-49S一樣，1體積10.5*4.5*3.5MM，確切的說HC-49SMD是通過將HC-49S壓扁腳-套上墊片-剪腳壓緊-編帶等生產工序加工而來，因材料以及加工成本的增加所以會比HC-49S造價要貴，常用頻點有8MHZ12MHZ11.0592M13.560MHZ等。
